• Presión nominal: GB 1.6MPa
• Salida de señal: 4-20 mA, pulso y Modbus RS485

PRINCIPIO DE OPERACIÓN

El funcionamiento del medidor internacional de turbinas de gas se basa en la medición de la velocidad del gas. El gas que fluye es acelerado y condicionado por la sección de enderezamiento de los medidores. Las paletas enderezadoras preparan el perfil de flujo de gas al eliminar remolinos no deseados, turbulencias y asimetría antes de que el gas fluya (la rueda de la turbina. Las fuerzas dinámicas del fluido que fluye hacen que el rotor gire.

La rueda de la turbina está montada en el eje principal, con rodamientos de bolas especiales de alta precisión y baja fricción. La rueda de la turbina tiene álabes helicoidales que tienen un ángulo conocido en relación con el flujo de gas. El gas acondicionado y acelerado impulsa la rueda de la turbina con una velocidad angular que es proporcional a la velocidad del gas.

DESCRIPCIÓN

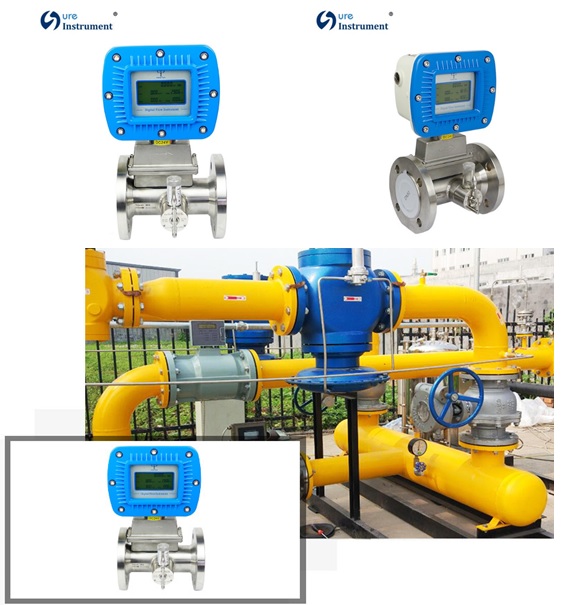

El medidor de flujo de turbina de gas en los segundos LWQ está especialmente diseñado para su uso en gas natural. Medición de aire comprimido y otros fluidos.Y el volumen y el caudal másico están disponibles.

• DN25-DN400
• Temp. Y prensa, compensación
• Comunicación: RS485
• Conexión: Rosca / Brida
• Die unidades son opcionales

APLICACIÓNES

• Red de transmisión y distribución de gas natural.
• Industria petroquímica
• Industria de gas urbano.
• Industria de energía eléctrica.
• Patines de gas.

DESCRIPCIÓN

El medidor de flujo de turbina de líquido sanitario está diseñado específicamente para la medición de líquidos alimenticios como leche, crema, jugo de varias frutas, líquidos farmacéuticos, etc. Está disponible con una versión compacta o remota del transmisor, puede instalarse horizontal o verticalmente con una variedad de Accesorios finales opcionales para satisfacer sus necesidades.
