• Presión nominal: GB 1.6MPa
• Salida de señal: 4-20 mA, pulso y Modbus RS485

PRINCIPIO DE OPERACIÓN

El fluido que ingresa al medidor primero pasa a través de una plancha de flujo de entrada que reduce su patrón de flujo turbulento. Luego, el fluido pasa a través de la turbina, haciendo que la turbina gire a una velocidad proporcional a la velocidad del fluido. A medida que cada pala de la turbina pasa a través del campo magnético generado por la captación magnética del medidor, se genera un pulso de voltaje de CA. Estos pulsos proporcionan una frecuencia de salida que es proporcional al flujo volumétrico.

DESCRIPCIÓN

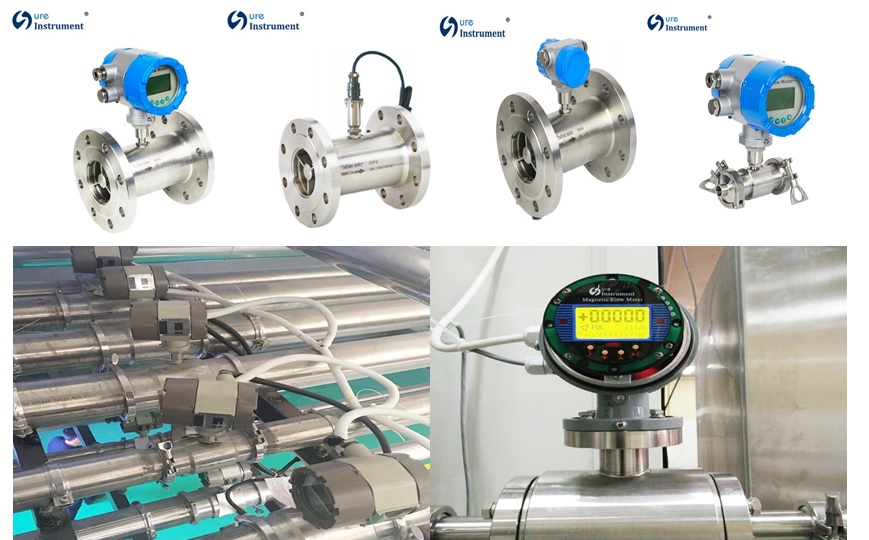

El medidor de flujo de turbina líquida de la serie LWGY está especialmente diseñado para su uso en agua, diesel, gasolina y otros sistemas de medición y control de fluidos. Funcionan de acuerdo con el principio de la turbina, es decir, la velocidad de un impulsor que gira en el flujo de fluido se mide y se convierte en pulso o señales de 4-20 mA.

DATOS TÉCNICOS

• Salida: Pulso; 4-20 mA
• Precisión: ± 1.0 de velocidad; ± 0.5% de velocidad
• Temperatura de funcionamiento.: -2O .., + 6O ℃
• Temperatura de fluido: -2O ... + 15O ℃
• Material del cuerpo: SS304; SS316
• Material del motor: 2Cr13; CD4MCu
• Material de rodamiento: carburo de tungsteno

APLICACIÓNES

• Industria petroquímica / energética
• Sistema hidráulico / de lubricación
• Industria de petróleo / gas
• Sistemas de prueba
• Agua destilada
• Agua limpia
• Industria de alimentos y bebidas

DESCRIPCIÓN

El medidor de flujo de turbina de líquido sanitario está diseñado específicamente para la medición de líquidos alimenticios como leche, crema, jugo de varias frutas, líquidos farmacéuticos, etc. Está disponible con una versión compacta o remota del transmisor, puede instalarse horizontal o verticalmente con una variedad de Accesorios finales opcionales para satisfacer sus necesidades.

• DN4-DN100
• Viscosidad de 1 a 10 cst
• Resistente a la presión de 10 bar
• Comunicación: Modbus RS485
